1. Drum (Disk) Type Tool Magazine

Instrumenta ass paralēla cilindra asij:

Instrumenti ir izvietoti radiāli vai aksiāli ap cilindru/disku.

Vienkārša struktūra, ko parasti izmanto mazas{0}}ietilpības žurnāliem (8–64 rīki).

Ierobežojums: Lielāki cilindra diametri palielina rotācijas inerci un instrumenta izvēles laiku.

Optimizācija: dubulto- vai vairāku-zvanu rīku izvietojums uzlabo telpas izmantošanu.

Instrumenta ass slīpa pret cilindra asi:

Instrumenta ass veido asu leņķi ar cilindra asi.

Samazina manipulatora sarežģītību instrumentu maiņas laikā.

Trūkumi: lielāka platība, ierobežota uzstādīšanas elastība un mazāka jauda.

2. Ķēdes{1}}Rīka žurnāls

Struktūra: kompakts dizains ar instrumentiem, kas uzstādīti uz servo{0}}piedziņas ķēdes.

Jauda: parasti 30–120+ rīki.

Galvenās sastāvdaļas:

Piedziņas sistēma: Servo motors + tārpu reduktors (vai zobrati).

Vadošie riteņi: Rūdītas virsmas izturībai; dubultie spriegošanas riteņi ar vadotnes spraugām, lai saglabātu izlīdzināšanu.

Nulles{0}}pozīcijas kalibrēšana:

Nulles{0}}pozīcijas bloks un sensors nodrošina precīzu instrumenta pozicionēšanu.

Būtiski, lai novērstu novirzi, mainot robotu instrumentus.

3. Režģa (režģa) lodziņš-Ieraksta rīka žurnāls

Fiksēts tips:

Instrumenti sakārtoti lineārās rindās.

Instrumenta izvēle, izmantojot robotu roku ar X/Y kustību.

Priekšrocība: Augsta telpas efektivitāte lielas ietilpības-žurnāliem.

Ne{0}}Fiksēts veids:

Moduļu dizains ar vairākiem pārvietojamiem apakš{0}}žurnāliem.

Apakš{0}}žurnālus var izvērst vertikāli, lai piekļūtu rīkiem.





1. Diska-Rīka žurnāls

Sastāvdaļas:

Spiediena sloksnes un kronšteina korpuss ar iegremdētiem caurumiem statņu izlīdzināšanai.

Termiski-apstrādāti āķu nagi un viengabala{1}}veidoti kronšteini.

Priekšrocības: viegla, stingra struktūra, zemas ražošanas izmaksas un vienkārša montāža.

2. Ķēdes{1}}Rīka žurnāls

Galvenās iezīmes:

Piedziņas mehānisms: Servo motors + tārpu reduktors (regulējams griezes momentam/ātrumam).

Spriegošanas sistēma: Vadošie riteņi ar rūdītām virsmām un regulējamu spriegojumu.

Nulle{0}}Pozicionēšana:

Nulles bloks uzstādīts jebkurā ķēdes pozīcijā; sensors, kas kalibrēts, lai saskaņotu instrumentu komplektu robotizētajā savākšanas stacijā.

Vienvirziena iestatīšana (pulksteņrādītāja virzienā/pretēji pulksteņrādītāja virzienam atbilstoši konstrukcijas specifikācijām).

Instrumenta pozicionēšanas precizitāte:

Nepareiza izlīdzināšana iestatīšanas laikā izraisa robotu instrumenta savākšanas kļūdas, izraisot instrumentu sadursmes risku.

Precīza nulles{0}}pozīcijas kalibrēšana ir būtiska uzticamībai.

Dizaina kompromisi{0}}:

Bungu žurnāli: Vienkāršība pret ierobežotu jaudu.

Žurnālu ķēde: lielāka jauda, ​​bet nepieciešama precīza spriegošana un izlīdzināšana.

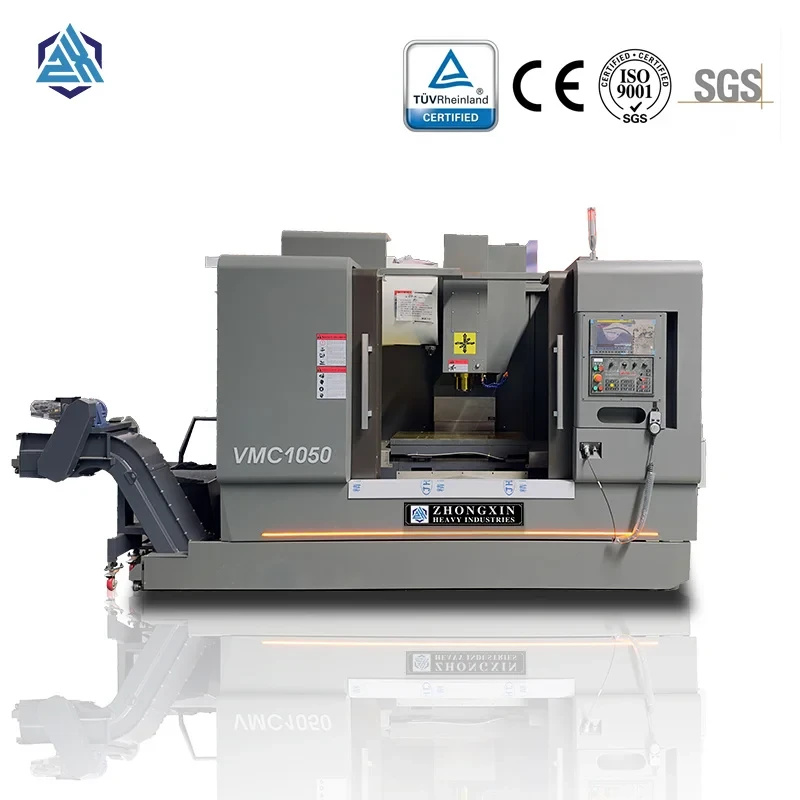

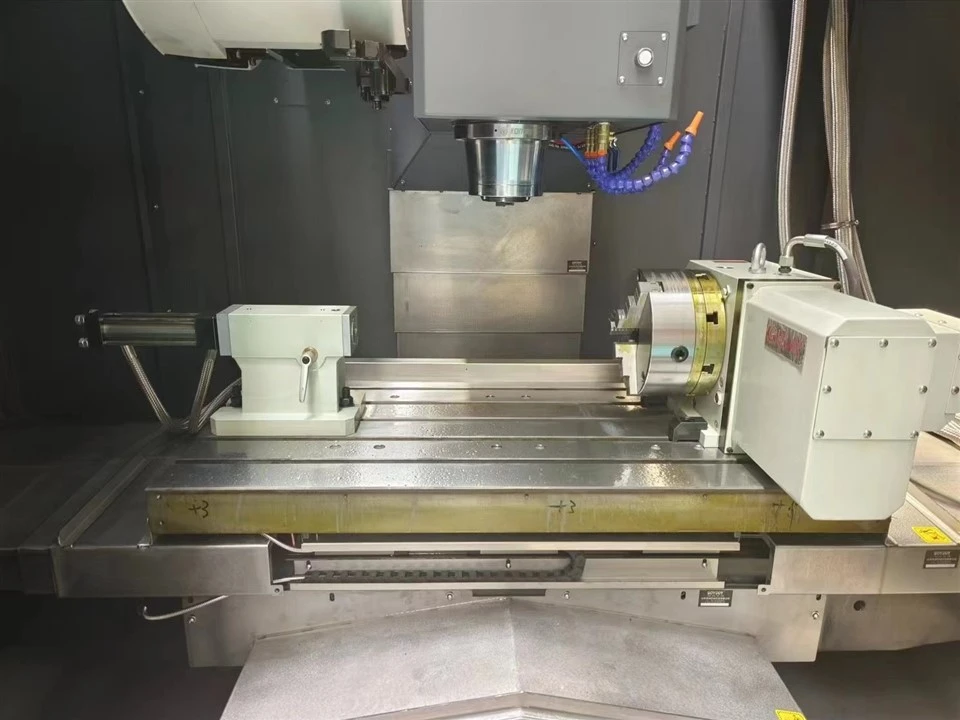

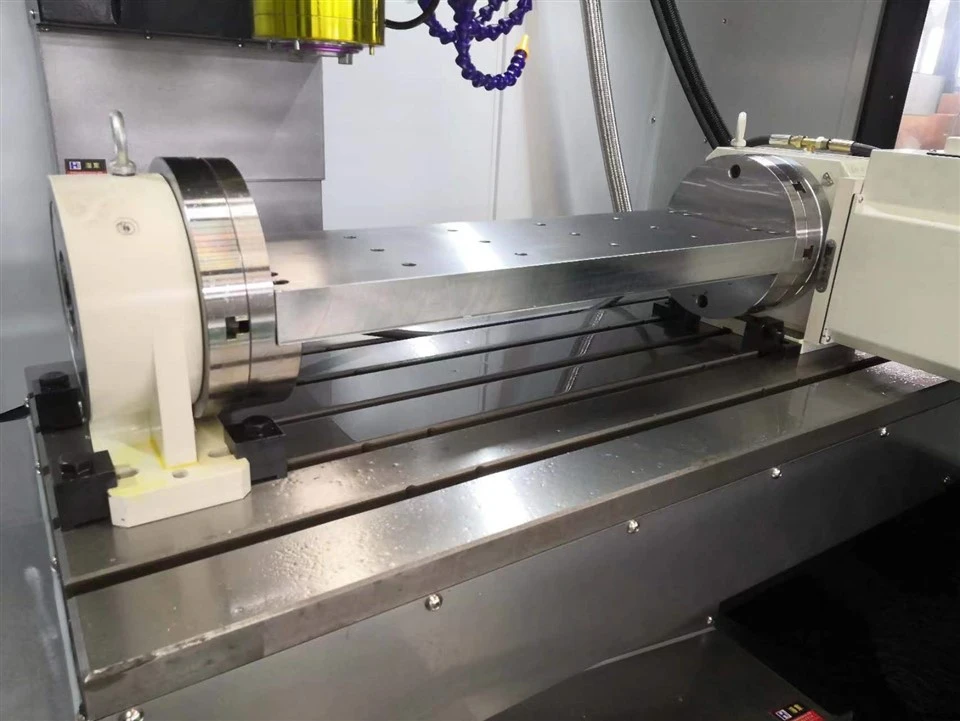

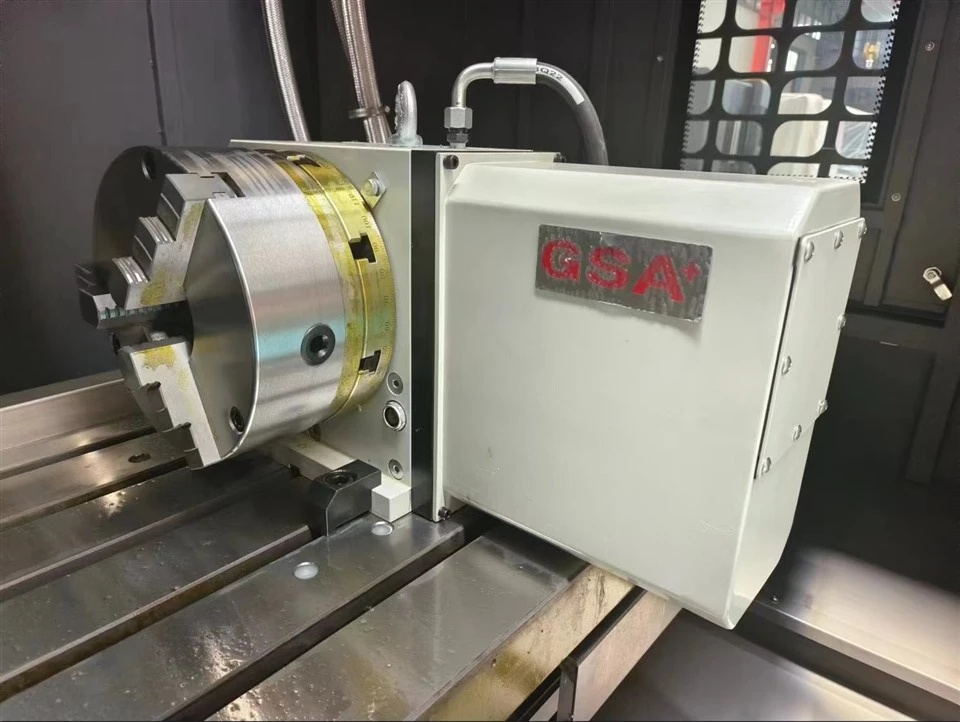

Tehniskais parametrs	VMC1050
Galda izmērs mm	530*1000
T slots	5-18*90
Maksimālā kravnesība (kg)	600
X ass gājiens mm	1000
Y ass gājiens mm	500
Z ass gājiens mm	600
Attālums starp vārpstas centru un kolonnu mm	579
Attālums starp vārpstas gala virsmu un darba galda virsmu mm	140-740
Vārpstas konuss	BT40
Vārpstas ātrums (apgr./min.)	8000
Vārpstas motora jauda (Kw)	7.5
X/Y/Z ass servomotora jauda (Kw)	3.9
X/Y/Z motora savienojums	Pareizi savienots
X/Y/Z Vadošā ceļa veids	lineārā vadotne
Instrumenta ietilpība	24T
Maksimālais instrumenta svars Kg	8
Maks. instrumenta garums mm	300
Elektriskā jauda KVA	19
Instrumentu žurnāls	Rokas tips
X/Y/Z Maks.Ātra pārvietošanās m/min	24-24-20
X/Y/Z Maks. padeves ātrums mm/min	10000
Atkārtojiet pozicionēšanas precizitāti mm	±0.004
Mašīnas izmēri {LxWxH) mm	2900x2420x2700
Net. Svars (kg)	5400
sistēma	KND-2100M
